Anbau-Bohrlafette "MOBIL DRILL"

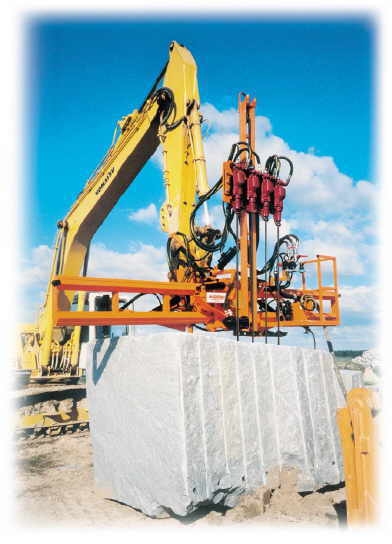

Der selbstfahrende "MOBIL DRILL" stellt eine Innovation im schnellen pneumatischen Bohren dar. Er eignet sich besonders zum Einsatz in der Bank oder zum Zurichten von Blöcken, auch bei schiefen Ebenen.

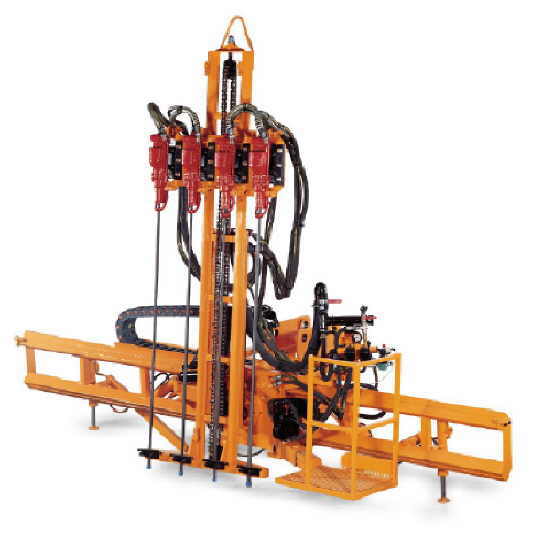

Die "MOBIL DRILL P/4"-Bohrlafette versteht sich als Anbaueinheit für Bagger oder ähnliches
(Trägergerät nicht im Lieferumfang enthalten, empfohlenes Eigengewicht mind. 20 to)
und ist ausgestattet mit:

• 4 m lange Verfahrschiene mit motorisch verfahrbarem Wagen,
• Mast mit pneumatischem Vorschub (Anfangsbohrer 2,4 m Länge), ausgestattet zur
  Aufnahme von 4 pneumatischen Bohrhämmern mit voneinander unabhängigen,
  stoßgedämpften Aufnahmen (alternativ mit Aufnahmen für 2 oder 3 Bohrhämmer),
• Bedienerplattform, mit dem Mast verfahrend,
• Bedienteil mit zentraler Schmierung für alle Bohrfunktionen (Bohr- und Schlagwerk,
  Vorschub, Verfahrung) und Verbindung zur Bedienerplattform.
• Hydraulische Stützen für die Verfahrschiene:
  - 2 innere Stützen für die Positionierung auf Blöcken,
  - 2 seitliche Stützen für die Positionierung auf größeren Blöcken oder Bänken

Die Position von Mast und Verfahrschiene werden hydraulisch gesteuert,
mit folgenden Bewegungen, analog zu den Bewegungen der Giraffa:

• Neigung der Verfahrschiene  +/- 30°
• seitliche Neigung des Mastes  +/- 25°
• frontale Neigung des Mastes  +/- 30°
• frontale Verfahrung des Mastes für exakte Positionierung bis zu 250 mm
• Schwenkung der Verfahrschiene um 190°
