GRAN-FIL

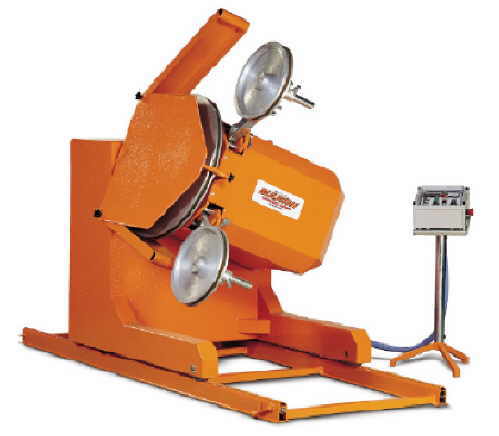

Diamantseilsäge “GRAN-FILâ€

Die “GRAN-FIL“ ist eine Diamantseilsäge für Granit und andere Hartgesteine. Mit ihr können vertikale und horizontale Schnitte sowie solche in jedem beliebigen Winkel sogar auf schiefen Ebenen ausgeführt werden. Durch Schwenkung des Maschinenkopfes mit dem Hauptschwungrad (Durchmesser 1020 mm) und durch die Lateralbewegung des Hauptschwungrades wird es möglich ohne Versetzen der Maschine Paralellschnitte im Abstand von bis zu 1.700 mm (auf Anfrage 1.950 mm) auszuführen.

Die Rückfahrgeschwindigkeit wird von einer speziellen Elektronik in Abhängigkeit von der eingestellten Seilspannung gesteuert. Im Falle von Fehlfunktionen oder Seilbruch werden alle Maschinenfunktionen automatisch gestoppt.
Hilfsmotoren ermöglichen schnelle Maschinenbewegungen und –positionierungen auf den Schienen, die Schwenkung des Hauptschwungrades sowie dessen Lateralbewegung (Verfahrung 500 mm). Die Maschine erlaubt beim Anfahren des Sägeseils eine gute Beschleunigung.

Die“GRAN-FIL“ ist ausgestattet mit:

  • Sägeseil-Schutzblechen
  • 2 Stück Schienen à 3 m (Gesamtlänge 6 m)
  • Bedienpult mit 12 m Kabel
  • Support mit 2 Führungsrollen

Technische Daten:

  • Hauptmotor: 50 PS (GRAN-FIL Standard) bzw. 30, 40 oder 50 PS (GRAN-FIL Super)
  • Hilfsmotoren: 1,5 PS
  • Sägeseilumlaufgeschwindigkeit 17 und 23 m/Sek. (GRAN-FIL Standard)
  • 360° Schwenkung der Haupt-Schwungräder und Lateralbewegung motorisch gesteuert

Sonderausstattung und Zubehör gegen Aufpreis:

  • Die GRAN-FIL Standard-Electronic verfügt über einen Frequenzumrichter, der die stufenlose Regelung der Seilgeschwindigkeit von 14 bis 30 m/Sek. erlaubt.
  • Die GRAN-FIL Super verfügt über ein stufenloses Getriebe, das die stufenlose Regelung der Seilgeschwindigkeit von 14 bis 35 m/Sek. erlaubt.
  • “Softstart“-System zum langsamen Anfahren der Maschine und zur Vermeidung von Ãœberlastspitzen
  • Verlängerungsschienen, je 3 m lang
